Perbedaan Settingan Hardisk AHCI Mode dan IDE Mode

AHCI (Advanced Host Controller Interface)

Advanced Host Controller Interface (AHCI) adalah sebuah antarmuka pemrograman aplikasi yang dibuat oleh Intel yang memasukkan operasi Serial ATA host bus adapter.
Dengan menggambarkan spesifikasi struktur memori sistem untuk vendor perangkat keras komputer agar dapat bertukar data antara system host memori dan perangkat penyimpanan data.
AHCI memberikan desainer pengembang perangkat lunak dan perangkat keras metode standar untuk mendeteksi, konfigurasi, dan pemrograman S-ATA / AHCI adapter.
Banyak pilihan S-ATA yang menawarkan modus operasi: legacy Parallel ATA emulation, standard AHCI mode, atau vendor-specific RAID.

Intel merekomendasikan memilih modus RAID dan mengaktifkan AHCI pada motherboard miliknya dan vendor-vendor lainnya daripada hanya memilih AHCI / S-ATA mode untuk fleksibilitas maksimum, karena banyak masalah-masalah yang disebabkan ketika hanya memilih AHCI / S-ATA mode saat diaktifkan pada sistem operasi sudah terinstal.

Modus Legacy adalah sebuah mekanisme kompatibilitas untuk memungkinkan S-ATA controller dapat berjalan pada sistem operasi yang tidak mempunyai driver S-ATA.
sekarang banyak Motherboard maupun notebook yang menanamkan modus ini pada BIOS-nya.

System AHCI ini didukung sepenuhnya oleh Windows Vista dan Linux mulai dari kernel 2.6.19 dan seterusnya, dan juga Windows 7. NetBSD juga mendukung mode AHCI pada versi tertentu. OpenBSD telah memiliki driver AHCI dimulai dari OpenBSD 4.1.DragonFlyBSD yang dasarnya juga OpenBSD juga mengimplementasi dan menambahkan fitur ACHI seperti port multiplier. FreeBSD mendukung AHCI juga. Solaris 10 memperkenalkan dukungan AHCI dalam series 8 / 07 release [3].

Kesalahan penggunaan driver pada mode AHCI maupun S-ATA dapat mengakibatkan hilangnya data.Sering
terjadinya Blue Screen Of Death (BSOD) dikarenakan tidak mampunya OS melakukan implementasi data input maupun output kedalam perangkat keras yang menggunakan mode S-ATA maupun mode ACHI.

Kejadian yang sangat sering saya dapatkan adalah keluarnya BSOD dengan tulisan “UNMOUNTABLE_BOOT_VOLUME” seperti gambar dibawah ini.Jika dikaji lebih jauh kejadian ini dikarenakan Windows Update melakukan Update driver S-ATA maupun AHCI yang sebelumnya sudah kita dapatkan dari vendor.

Dari kejadian ini dapat kita ambil kesimpulan bahwa hati-hati saat melakukan Update Windows terutama yang berhubungan dengan S-ATA maupun AHCI yang dapat mengakibatkan data kita hilang total.

Interface Hardisk IDE  (Integrated Drive Electronics)

Standar lama yang masih ada. Murah, dan terintegrasi dengan MB merupakan alasan teknologi ini teta p ada.Jumlah IDE ada 4 buah tiap MB Koneksi dengan kabel pipih 80 pininterface yang bottleneck dan menghambat panas

SCSI (Small Computer Standard Interface) Kecapatan 160 mb/detik Jenis SCSI (SCASI I, Wide SCSI, Ultra wide) Menggunakan card tersendiri MB teknologi baru sudah menyertakan card SCSInya . SCSI biasanya digunakan untuk system server, yang menuntut kinerja tinggi Sistem SCSI dikenal dengan teknologi RAID,sistem penyusunan, penulisan, keamanan dengan beberapa HD. RAID (Redudancy Array of Independent Disk), merupakan sekumpulan diskdrive yang dianggap oleh OS sebagai drive tunggal.Recovery dan security menjadi prioritas.

Pemasangan

Kabel IDE terdapat strip warna merah Power supply ditancapkan bersebelahan atau sejajar dengan warna merah pada kabel IDE Jika salah komputer tidak akan bootingLakukan deteksi HD lewat BIOS

Proses baca

Saat sebuah sistem operasi mengirimkan data kepada hard drive untuk direkam, drive tersebut memproses data tersebut menggunakan sebuah formula matematikal yang kompleks yang menambahkan sebuah bit ekstra pada data tersebut.Bit tersebut tidak memakan tempat: Di kemudian hari, saat data diambil, bit ekstra tersebut memungkinkan drive untuk mendeteksi dan mengkoreksi kesalahan acak yang disebabkan oleh variasi dari medan magnet di dalam drive tersebut. Kemudian, drive tersebut menggerakkan head melalui track yang sesuai dari platter tersebut. Waktu untuk menggerakkan head tersebut dinamakan “seek time”. Saat berada di atas track yang benar, drive menunggu sampai platter berputar hingga sector yang diinginkan berada di bawah head. Jumlah waktu tersebut dinamakan “drive latency”. Semakin pendek waktu `seek` dan `latency`, semakin cepat drive tersebut menyelesaikan pekerjaannya. Saat komponen elektronik drive menentukan bahwa sebuah head berada di atas sector yang tepat untuk menulis data, drive mengirimkan pulsa el ektrik pada head tersebut. Pulsa tersebut menghasilkan sebuah medan magnetik yang mengubah permukaan magnetik pada platter. Variasi yang terekam tersebut sekarang mewakili sebuah data. Membaca data memerlukan beberapa proses perekaman. Drive memposisikan bagian pembaca dari head di atas track yang sesuai, dan kemudian menunggu sector yang tepat untuk berputar di atasnya. Saat spektrum magnetik tertentu yang mewakili data Anda pada sector dan track yang tepat berada tepat di atas head pembaca, komponen elektronik drive mendeteksi perubahan kecil pada medan magnetik dan mengubahnya menjadi bit. Saat drive tersebut selesai mengecek error pada bit dan membetulkannya jika perlu, ia kemudian mengirimkan data tersebut pada sistem operasi.

Sectors dan tracks

Tracks adalah bagian dari sepanjanjang keliling lingkaran dari luar sampai ke dalam.Sedangkan sector adalah bagian dari tracks.Sectors memiliki jumlah bytes yang sudah diatur. Ada ribuan sector dalam HD 1 sectors normalnya menyimpan 512 byte informasi

Bahan pembuat

Saat ini hd dibuat dengan teknologi material media magnetik disebut thin film.Lebih rapat, masa pakainya, kecil, ringan dari bahan oxide

Mekanisme kerja

Proses baca tulis dilakukan oleh lengan hd dengan media Fisik magnetikHead hardisk melakukan konversi bits ke pulse magnetik dan menyimpannya ke dalam platters, dan mengembalikan data jika proses pembacaan dilakukan Hard disk memiliki “Hard platter” yang berfungsi untuk menyimpan medan magnet.Pada dasarnya cara kerja hard disk adalah dengan menggunakan teknik perekaman medan magnet. Cara kerja teknik magnet tersebut memanfaatkan Iron oxide (FeO) atau karat dari besi, Ferric oxide (Fe2O3) atau oxida lain dari besi. 2 oxida tersebut adalah zat yang bersifat ferromagnetic , yaitu jika didekatkan ke medan magnet maka akan ditarik secara permanen oleh zat tersebut.

Detail-nya :

Defenisi :
IDE dan AHCI merupakan setingan dari harddisk. IDE terdapat pada harddisk tipe ATA dan SATA. AHCI sendiri adalah setinggan mode raid dari harddisk SATA.
Advanced Host Controller Interface (AHCI) adalah sebuah antarmuka pemrograman aplikasi yang dibuat oleh Intel yang memasukkan operasi Serial ATA host bus adapter.
Integrated Drive Electronics (IDE), standar lama yang masih ada. Murah, dan terintegrasi dengan MB merupakan alasan teknologi ini masih digunakan dalam setingan motherboard.

OS yang support :
AHCI tidak support di Windows XP, hanya support di OS setelah Win XP.
IDE support di Windows XP

Performa :
Jika dibandingkan dengan AHCI, kecepatan IDE kalah jauh dibandingkan AHCI. Fitur-fitur HDD seperti NCQ juga aktif kalau menggunakan AHCI mode. Intinya, manajemen hd lebih baik di AHCI.

Saran :
Jika laptop agan Mobo-nya support SATA AHCI, maka beralih aja kesitu. Performa komputer jauh lebih bagus. Tapi, hati-hati, dengan memakai setting-an baru, maka harus juga menyesuakin driver-nya.
Kalau ngga mau ribet, lebih baik instal driver AHCI lewat IDE mode dulu, setelah itu restart dan masuk BIOS, selanjutnya ganti mode IDE jadi AHCI… dan kembali ke wiindows, nanti Windows akan mendeteksi hardware baru.

Kesimpulan :

Detailnya sudah cukup jelas di atas.

Tapi secara garis besar.. AHCI sudah full support HDD SATA yg ada sekarang.
Artinya HDD tsb bisa jalan dengan speed max (native).

Sementara kalo pake settingan IDE/Compatibility.. HDD SATA kurang bisa berjalan dengan performa max.

Nah.. masalahnya untuk CD WinXP standar belum ada driver SATA-AHCInya, sehingga pada saat installasi OS.. HDD SATAnya “ngga kedetek”.
Solusinya:
- Ubah settingan BIOS menjadi IDE/Compatibility.
- Slipstream driver SATA pake nLite

Pertanyaan pertanyaan

Bagaimana kl udah terlanjur instal Windows7 sdgkan SATA modenya IDE? kemudian ketika akan merubah BIOS nya ke mode AHCI malah Blue Screen waktu mau booting windows7?

jawabannya :

HOW to FIX: Error BSOD waktu booting Windows7 setelah mengubah SATA MODE di BIOS
Ketika anda terlanjur menginstal windows7 sedangkan settingan “SATA Mode” di BIOS di posisi: IDE
kemudian setelah instalasi windows7 selesai ingin merubah settingan BIOS dari mode IDE ke mode AHCI maka akan muncul Blue Screen “STOP 0x0000007B INACCESSABLE_BOOT_DEVICE”

Masalah ini terjadi jika disk driver di Windows7/Vista dinonaktifkan. Driver ini harus diaktifkan sebelum Anda mengubah SATA MODE.

How to FIX :
1. Kembalikan settingan SATA mode di BIOS ke IDE.
2. Kemudian download fix ini: changeIDEtoAHCI
3. Instal fix tersebut di PC yg akan dirubah SATA mode nya.
4. Restart > Ganti SATA MODE di BIOS dr IDE menjadi AHCI

Pengertian dan Perbedaan Monitor CRT, LCD, LED dan Plasma

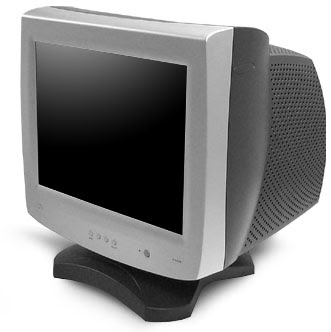

Monitor CRT (Cathode Ray Tube) atau sering dipanggil "monitor tabung" merupakan monitor yang disusun dengan mengunakan tabung sinar katode, yang lebih dapat dikenal dengan bentuknya besar. Meskipun monitor CRT tetap diproduksi, banyak pengguna yang meninggalkan monitor cembung dengan alasan bentuknya yang besar dan berat sehingga memerlukan ruang ekstra untuk menempatkan monitor.

Monitor CRT cenderung merusak mata dan juga melelahkan mata jika bekerja terlalu lama didepannya. Hasil penelitian juga menyebutkan pengguna yang cenderung terlalu lama bekerja didepan monitor jenis ini akan mempercepat penuaan secara fisik karena dapat memicu pertumbuhan uban menjadi lebih cepat akibat radiasi yang ditimbulkan olehnya.


Kelebihan Monitor CRT

• Harga relatif lebih murah
• Warna lebih akurat dan tajam
• Resolusi monitor fleksibel
• Perawatan mudah
• Bebas dead pixel, ghosting dan viewing angle

Kekurangan Monitor CRT

• Konsumsi listrik yang lebih besar
• Sinar radiasi yang berakibat kurang baik untuk manusia, baik otak, mata dan sel rambut
• Bergantung pada refreshrate
• Rentan distorsi, glare dan flicker
• Dimensi yang besar dan berat sehingga memakan banyak ruang

Monitor LCD (Liquid Crystal Display) adalah monitor yang di susun dengan menggunkan 'cairan cristal', sehingga menjadi bentuk yang ramping, dan memberikan efek pada display yaitu lebih banyak warna di bandingkan dengan monitor jadul (CRT). Cara kerja monitor LCD yakni kristal cair di dalamnya disusun seperti sandwich antara potongan kaca terpolarisasi. Lampu neon dibelakang panel memancarkan cahaya yang melewati substrat pertama. Muatan listrik membuat sel-sel kristal menyelaraskan nada yang berbeda memungkinkan cahaya untuk lulus melalui substrat kedua. Hasilnya adalah warna yang menakjubkan yang ditampilkan pada layar, jadi tidak ada tabung katoda, tidak ada lagi radiasi, tidak ada lebih banyak kepala atau sakit mata.

Kelebihan Monitor LCD

• Kualitas gambar lebih jernih dan tajam dari monitor CRT
• Sinar yang dipancarkan oleh LCD tidak melelahkan mata
• Konsumsi listrik lebih hemat
• Pengaturan display user frendly atau mudah
• Dimensi yang tipis dan ringan sehingga menghemat ruang

Kekurangan Monitor LCD

• Layar LCD cenderung lebih sensitif
• Viewing angle terbatas, colour depth terbatas dan gradasi warna kurang
• Tampilan gambar baik hanya di resolusi native-nya
• Response time dan ghosting
• Harga lebih mahal, perlu perawatan ekstra hati-hati dan dead pixel

Monitor LED (Light Emitting Diode) memiliki teknologi yang sama dengan LCD dengan pengembangan lebih lanjut dari LCD yang memiliki efek display peningkatkan pada warna yang ditampilkan yaitu lebih banyak variasi warnanya. Karena penggunaan Light Emitting Diode sebagai back-sumber cahaya, dari sebelumnya monitor LCD menggunakan CCFL (Cold Cathode Fluorescent Lamp) sebagai sumber cahaya di belakang. Pada beberapa tipe LED memiliki fungsi dan fitur yang lebih lengkap dibandingkan LCD, seperti kemampuan digital touch screen, Digital TV internet, Digital TV tuner. Monitor LED mampu menghemat konsumsi listrik hingga 40 – 70% dibandingkan dengan LCD dengan kemampuan menghasilkan gambar yang sangat tajam.

Kelebihan Monitor LED

• Kontras gambar yang sangat tajam hingga jutaan pixels
• Konsumsi listrik yang lebih hemat dibandingkan dengan LCD
• Usia pemakaian LED lebih pajang
• Ukuran yang lebih slim lebih ringan dari pada LCD
• Pencahayaan lebih baik dibandingkan LCD

Kekurangan Monitor LED

• Harga lebih mahal dibandingkan LCD
• Layar LED yang lebih tipis cenderung lebih sensitif

Monitor Plasma merupakan jenis monitor yang menggabungkan teknologi CRT dengan LCD. Dengan teknologi yang dihasilkan, mampu membuat layar dengan ketipisan menyerupai LCD dan sudut pandang yang dapat selebar CRT. Plasma adalah sebuah layar datar emisif dimana cahaya dihasilkan oleh fosfor yang tereksitasi oleh sebuah pelepasan muatan plasma antara dua layar datar. Gas yang dilepaskn tidak melepaskan merkuri.

Monitor plasma (Panel Display Plasma) menggunakan warna penuh panel datar fosfor untuk menampilkan gambar-gambar, sehingga kombinasi dan reproduksi warnanya yang dihasilkan sangat baik dan interaktif. Meskipun demikian masih jarang yang menggunakan Monitor Plasma karena harganya yang cukup tinggi.

Kelebihan Monitor Plasma

• Display plasma hampir menyerupai kemampuan monitor CRT, dengan contrast ratio tinggi (10.000 : 1)
• Reproduksi warna sangat baik dan level black rendah
• Hampir tidak ada reponse time dan sudut pandang (viewing angle) sangat baik
• Bentuk ramping

Kelemahan Monitor Plasma

• Harga relatif mahal
• Memiliki ukuran pixel pitch yang besar
• Memiliki bobot yang sangat besar
• Konsumsi daya dan operasional suhu yang tinggi
• Cell plasma untuk perwakilan tiap pixel gambar hanya memiliki fungsi on/off sehingga reproduksi warna jauh lebih terbatasi dibandingkan tipe CRT ataupun LCD
